کاسه نمد نوع «دور فلز فنر داخل» چیست؟
کاسه نمد، قطعهای آببندی است که در محل عبور شفت پمپ هیدرولیک فرمان قرار میگیرد و از نشتی روغن جلوگیری میکند. نوع دور فلز فنر داخل دارای بدنه بیرونی فلزی صلب برای نشست دقیق در محفظه، و یک فنر حلقوی (Garter Spring) در سمت داخلی لبه آببندی است که فشار ثابت و یکنواختی به لبه لاستیکی روی شفت وارد میکند تا آببندی پایدار در طول عمر قطعه حفظ شود. این محصول با کد فنی ZX8 بر پایه طراحی شرکت یانگشین کره جنوبی تولید شده است.
نمای روبرو و برش سکشن کاسه نمد ZX8
نمای روبرو (Front View)
برش سکشن از وسط (Cross Section)
بدنه بیرونی فلزی برای نشست دقیق در محفظه، و فنر حلقوی داخل لبه آببندی برای اعمال فشار ثابت روی شفت
نشانههای خرابی کاسه نمد پمپ فرمان
نشتی روغن هیدرولیک از محل عبور شفت پمپ فرمان
افت تدریجی سطح روغن مخزن فرمان بدون علت مشخص
سنگین شدن یا نامنظم شدن فرمان به دلیل افت فشار روغن
مشاهده لکه روغن زیر خودرو در محل پمپ فرمان
چرا کاسه نمد پمپ فرمان زودتر از موعد خراب میشود؟
مهمترین عوامل فرسودگی
سایش لبه آببندی در اثر چرخش مداوم شفت پمپ
خستگی یا شلشدگی فنر داخلی پس از سالها کارکرد
آسیب دیدن کاسه نمد هنگام باز و بسته کردن پمپ فرمان
حرارت و فشار بالای مداوم ناشی از عملکرد پمپ فرمان
مزیت فنر داخلی در آببندی پایدار
فنر حلقوی داخل لبه کاسه نمد، فشار ثابتی روی شفت اعمال میکند که حتی با فرسودگی جزئی لاستیک، آببندی مؤثر را حفظ میکند؛ این ویژگی نسبت به کاسه نمدهای بدون فنر عمر مفید طولانیتری دارد. کاسه نمد آرتیمان دقیقاً مطابق کد فنی ZX8 و استاندارد طراحی یانگشین تولید میشود.
نقش مهندسی فنر و بدنه فلزی در کاسه نمد
فنر
فنر، کشش لازم در لبه آببندی را تکمیل میکند تا تماس محکم بین شفت و لبه آببندی و عملکرد بهتر آببندی تضمین شود. فنر همچنین از افت عملکرد لبه اصلی آببندی که در اثر حرارت بالا یا سایر عوامل ایجاد میشود جلوگیری میکند.
از آنجا که این فنر از نوع پیچش فشرده (Closely Wound Coil) است، کشش اولیه در سطح بالایی قابلدستیابی است و تغییرات مشخصه بار میتواند نسبت به کشیدگی فنر بهصورت تدریجی رخ دهد. بدین ترتیب، کشش در لبه آببندی میتواند در سطح مناسبی پایدار بماند.
بدنه فلزی
بدنه فلزی، صلبیت لازم برای کاسه نمد را فراهم میکند و به جاگیری محکم آن روی محفظه (هوزینگ) کمک میکند. همچنین جابهجایی و نصب کاسه نمد را سادهتر میسازد.
نمودار ۱.۱.۲ — مشخصات فنر برای کاسه نمد (منبع: راهنمای فنی طراحی کاسه نمد)
مراحل تعویض کاسه نمد پمپ فرمان
تخلیه کامل روغن هیدرولیک از مخزن پمپ فرمان
باز کردن پوسته پمپ فرمان و دسترسی به محل کاسه نمد
خارج کردن کاسه نمد فرسوده بدون آسیب به سطح شفت
نصب کاسه نمد جدید با جهت صحیح لبه آببندی
بستن مجدد پوسته، شارژ روغن و هواگیری سیستم فرمان
توصیه میشود این مراحل توسط تعمیرکار مجرب انجام شود تا از آسیب به سطح شفت یا فنر داخلی کاسه نمد جدید جلوگیری شود.
جدول مشخصات محصول
| مشخصه | مقدار |
|---|---|
| طراح اصلی | یانگشین (کره جنوبی) |
| نوع کاسه نمد | دور فلز، فنر داخل |
| کد فنی | ZX8 |
| گارانتی آرتیمان | دارد |
پرسشهای پرتکرار

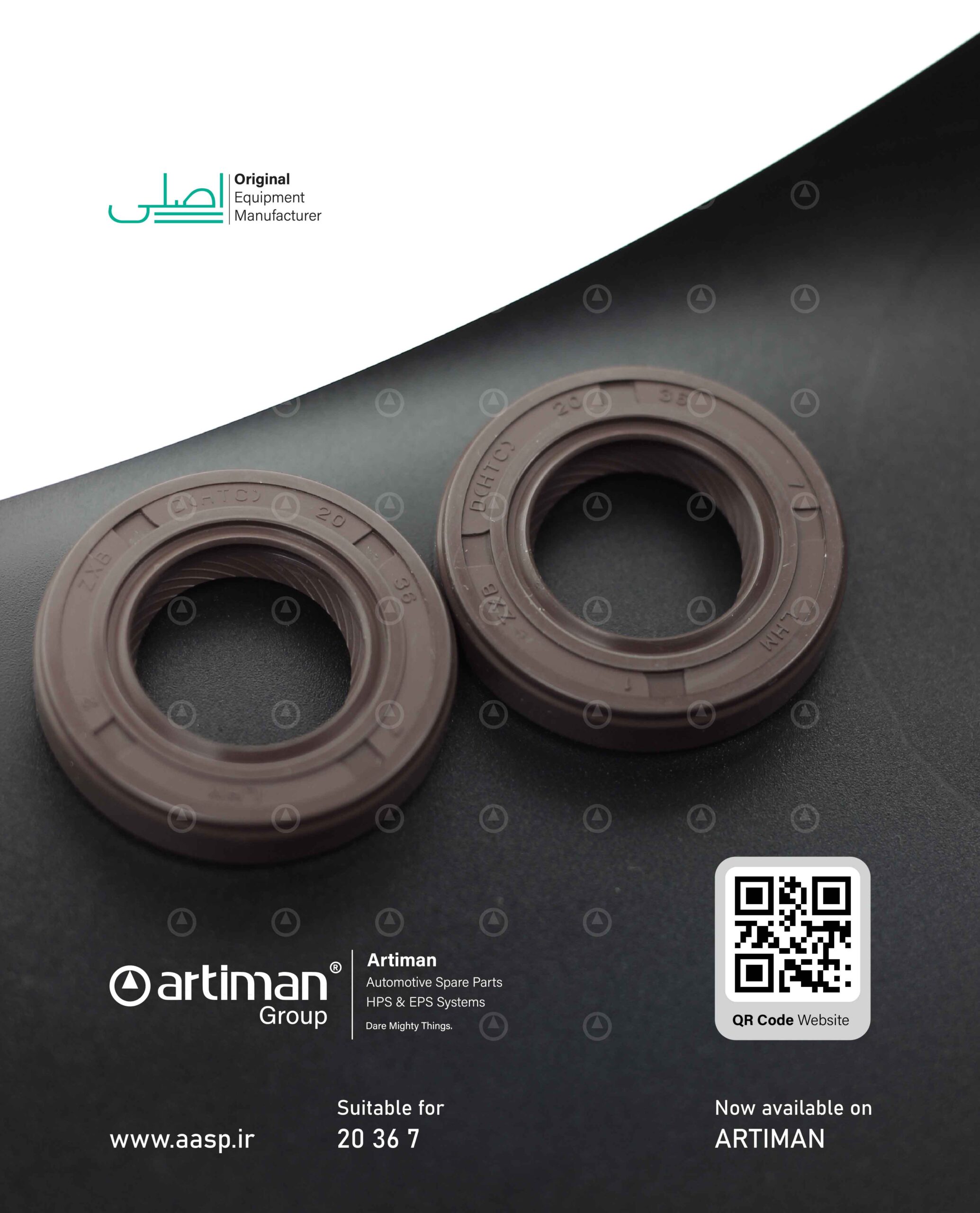

کاسه نمد پمپ فرمان یانگشین اورجینال آرتیمان
کاسه نمد پمپ هیدرولیک فرمان یانگشین، نوع دور فلز فنر داخل، کد فنی ZX8، با کیفیت تضمینشده و گارانتی اصالت
